鍛鋼內螺紋閘閥

應用規范
1、設計、制定ANSI B16.34;API 600； API 602
2、連接端尺寸：
⑴承插孔尺寸按ANSI B16.11.JIS B2306
(2)螺紋端尺寸按ANSI B1.20, ISO7/1,JIS B0203
3、閥門檢查和試驗按API 598
4、結構特征：B.B； OS&Y或W.BQS&Y
5、材料：按ANSI/ASTM的規定
6、主體材：A1055F5,F11,F22,304,304L,316,316LjLF2等??

分類：

閘閥

型號：

1069656560046329856

關鍵詞：

在線留言

產品詳情

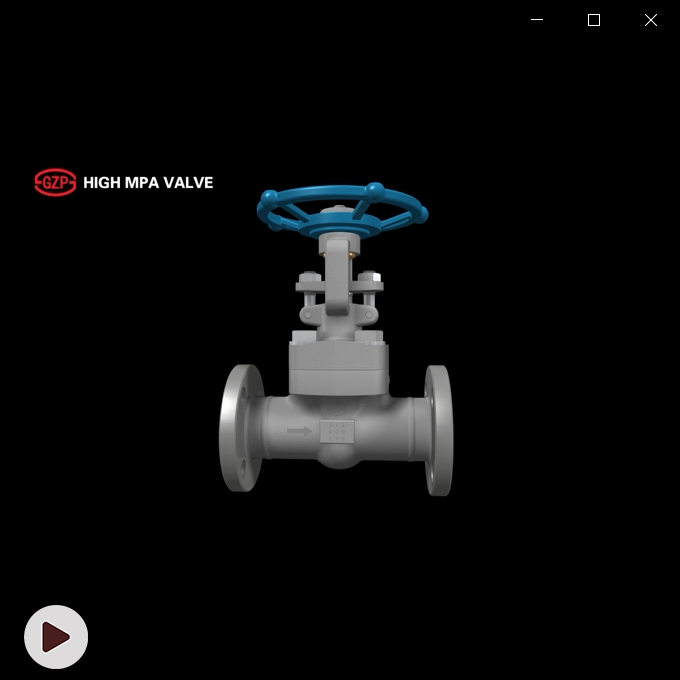

高兆帕鍛鋼閘閥的介紹視頻：

應用規范
1、設計、制定ANSI B16.34;API 600； API 602
2、連接端尺寸：
⑴承插孔尺寸按ANSI B16.11.JIS B2306
(2)螺紋端尺寸按ANSI B1.20, ISO7/1,JIS B0203
3、閥門檢查和試驗按API 598
4、結構特征：B.B； OS&Y或W.BQS&Y
5、材料：按ANSI/ASTM的規定
6、主體材料：A1055F5,F11,F22,304,304L,316,316LjLF2等

主要外形尺寸和重量

Z61 H-150Lb~800Lb、Z11 H-150Lb~800Lb

規格Size				D				L	T(in)				DO	H (開 Open)	重量Weight(kg)
in		mm		ANSI		JIS			ANSI 牙形 60。		JIS/ISO/BS 牙形 55°				重量Weight(kg)
Reduced bore	全徑 Full bore	Reduced bore	全徑 Full bore	Reduced bore	全徑 Full bore	Reduced bore	全徑 Full bore		Reduced bore	全徑 Full bore	Reduced bore	全徑 Full bore			Reduced bore	全徑 Full bore
1/4	—	8	—	14.2	—	14.3	—	79	1/4	—	1/4	—	100	169	2.2	—
3/8	1/4	10	8	17.6	14.2	17.9	14.3	79	3/8	1/4	3/8	1/4	100	169	2.2	2.4
1/2	3/8	15	10	21.8	17.6	22.2	17.9	80	1/2	3/8	1/2	3/8	100	169	2.2	2.4
3/4	1/2	20	15	27.1	21.8	27.7	22.2	90	3/4	1/2	3/4	1/2	100	182	2.2	2.6
1	3/4	25	20	33.8	27.1	34.5	27.7	100	1	3/4	1	3/4	125	208	4.6	4.8
11/4	1	32	25	42.6	33.8	43.2	34.5	120	11/4	1	11/4	1	160	254	5.9	6.1
11/2	11/4	40	32	48.7	42.6	49.1	43.2	130	11/2	11/4	11/2	11/4	160	290	6.9	7.2
2	11/2	50	40	61.1	48.7	61.1	49.1	140	2	11/2	2	11/2	180	330	11.1	11.2
—	2	—	50	—	61.1	—	61.1	178	—	2	—	2	200	372	—	14.1

Z61 H-900Lb~1500Lb、Z11 H-900Lb~1500Lb

規格Size		D		L	ANSI	ISO/BS	JIS	DO	H (開Open)	重量 Weight(kg)
in	mm	ANSI	JIS	L	NPT牙形60。	RC牙形55。	PT牙形55。	DO	H (開Open)	重量 Weight(kg)
1/4	8	14.2	14.3	79	1/4	1/4	1/4	100	166	2.19
3/8	10	17.6	17.9	79	3/8	3/8	3/8	100	166	2.17
1/2	15	21.8	22.2	92	1/2	1/2	1/2	100	169	2.2
3/4	20	27.1	27.7	111	3/4	3/4	3/4	125	193	4.3
1	25	33.8	34.5	120	1	1	1	160	230	5.9
11/4	32	42.6	43.2	120	11/4	11/4	11/4	160	246	6.9
11/2	40	48.7	49.1	140	11/2	11/2	11/2	180	283	11.1
2	50	61.1	61.1	178	2	2	2	200	330	15.2
