彈性座封閘閥

分類：

閘閥

型號：

1069645185030967296

關鍵詞：

在線留言

產品詳情

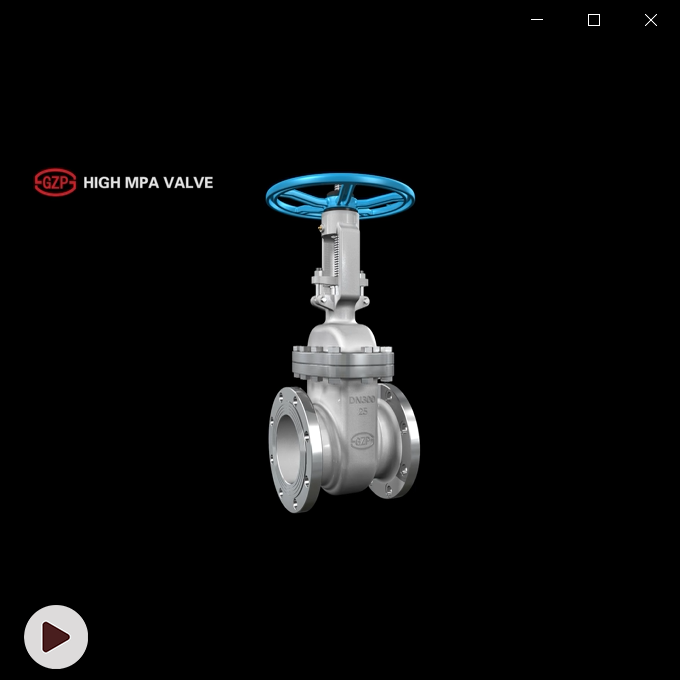

高兆帕閘閥的介紹視頻：

主要外形尺寸

產品代號No.	公稱通徑 DN(mm) Nominal diameter	D		D1		n-φd		L	H
產品代號No.	公稱通徑 DN(mm) Nominal diameter	1.0MPa	1.6MPa	1.0MPa	1.6MPa	1.0MPa	1.6MPa	L	H
RVC(H)X-0050	50	165		125		4-19		178	340
RVC(H)X-0065	65	185		145		4-19		190	370
RVC(H)X-0080	80	200		160		8-19		203	410
RVC(H)X-0100	100	220		180		8-19		229	450
RVC(H)X-0125	125	250		210		8-19		254	480
RVC(H)X-0150	150	285		240		8-23		267	550
RVC(H)X-0200	200	340		295		8-23	12-23	292	630
RVC(H)X-0250	250	405		350	355	12-23	12-28	330	750
RVC(H)X-0300	300	460		400	410	12-23	12-28	356	820
RVC(H)X-0350	350	520		460	470	16-23	16-28	381	980
RVC(H)X-0400	400	580		515	525	16-28	16-31	406	1010
RVC(H)X-0450	450	640		565	585	20-28	20-31	432	1270
RVC(H)X-0500	500	715		620	650	20-28	20-34	457	1270
RVC(H)X-0600	600	840		725	770	20-31	30-37	508	1390

注:

RVXX表示非明桿式閘閥 RREX表示明桿式附電動操作裝置 RVEX表示非明桿式附電動操作裝置
RVXP表示省力裝置   RVCX表示非明桿式附傳動帽    RVCH表示非明桿式附傳動帽臥式操作裝置
RRXX表示明桿式閘閥 RVHX表示非明桿式附手輪 RVHH表示明桿式附手輪臥
RRHX表示明桿式附手輪 RVHS表示非明桿式咐信號顯示器 PN25級另行訂制，本企業若有變更尺寸，恕不另行通知
