蝸輪傳動對夾式金屬硬密封、氟塑料密封偏心蝶閥

應用規范?
1、設計、制造；GB/T12238-2008?
2、結構長度：GB/T12221-2005?
3、連接法蘭：GB9113-2000
4、閥門檢查和試驗：GB/T13927-92?? ?

分類：

蝶閥

型號：

1069655113179222016

關鍵詞：

在線留言

產品詳情

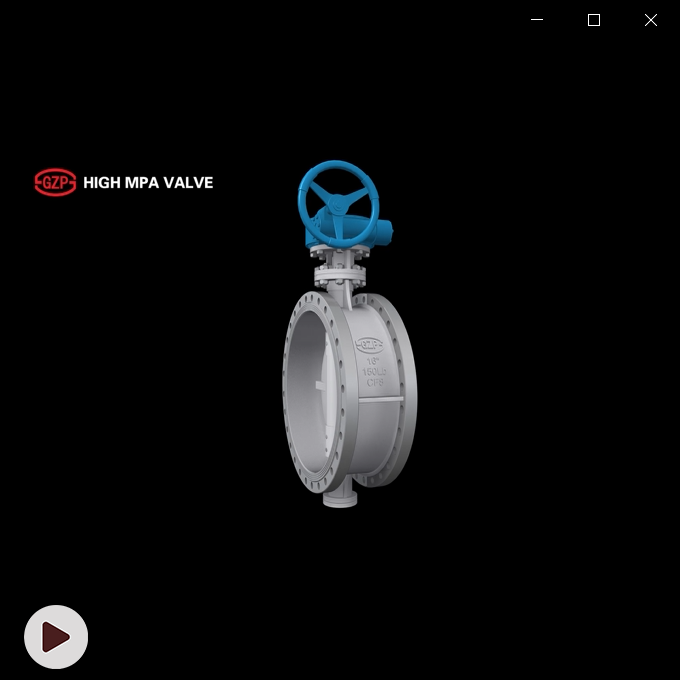

高兆帕蝶閥的介紹視頻：

應用規范
1、設計、制造；GB/T12238-2008
2、結構長度：GB/T12221-2005
3、連接法蘭：GB9113-2000
4、閥門檢查和試驗：GB/T13927-92

主要外形尺寸和重量
D373H/F - 10C(P.R.V)

通徑DN Diameter	尺寸 Dimensions(mm)									重量 Weight
通徑DN Diameter	L	D1	D	z-<Pd	H	H1	W	W1	DO	重量 Weight
50	43	125	102	4-18	360	112	200	200	160	13
65	46	145	122	4-18	380	115	200	200	160	16
80	49	160	133	8-18	455	120	220	200	160	21
100	64	180	158	8-18	490	140	240	200	160	26
125	70	210	184	8-18	490	170	260	200	160	31
150	76	240	212	8-22	630	180	280	280	240	35
200	89	295	268	8-22	690	210	320	280	240	41
250	114	350	320	12-22	830	240	360	280	240	54
300	114	400	370	12-22	930	290	460	420	310	65
350	127	460	430	16-22	1010	320	500	420	310	100
400	140	515	482	16-26	1070	350	540	420	310	180
450	152	565	532	20-26	1140	380	580	420	310	210
500	152	620	585	20-26	1200	410	620	420	310	250
600	154	725	685	20-30	1340	470	660	420	310	370
700	165	840	800	24-30	1600	550	750	550	400	460
800	190	950	905	24-33	1780	640	800	550	400	590
900	203	1050	1005	28-33	1920	710	850	550	400	730
1000	216	1160	1110	28-36	1960	770	1000	750	500	920
1200	254	1380	1330	32-39	2360	875	1050	750	500	1200
1400	279	1590	1530	36-42	2530	970	800	890	—	1460
1600	318	1820	1750	40-48	2640	1100	800	890	—	1850
1800	356	2020	1950	44-48	2800	1200	830	920	—	2080
2000	406	2230	2150	48-48	3100	1290	850	940	—	2660

D373 -16C(P.R.V)
主要外形尺寸和重量

通徑DN Diameter	尺寸 Dimensions(mm)									重量 Weight
通徑DN Diameter	L	D1	D	z-Od	H	H1	W	W1	DO	重量 Weight
50	43	125	102	4-18	360	112	200	200	160	15
65	46	145	122	4-18	380	115	200	200	160	17
80	49	160	133	8-18	455	120	220	200	160	23
100	64	180	158	8-18	490	140	240	200	160	28
125	70	210	184	8-18	490	170	260	200	160	34
150	76	240	212	8-22	630	180	280	280	240	38
200	89	295	268	12-22	690	210	320	280	240	44
250	114	355	320	12-26	830	240	360	280	240	58
300	114	410	370	12-26	930	290	460	420	310	73
350	127	470	430	16-26	1010	320	500	420	310	150
400	140	525	482	16-30	1070	350	540	420	310	240
450	152	585	532	20-30	1140	380	580	420	310	280
500	152	650	585	20-33	1200	410	620	420	310	350
600	154	770	685	20-36	1340	470	660	420	310	470
700	165	840	800	24-36	1600	550	750	550	400	600
800	190	950	905	24-39	1780	640	800	550	400	700
900	203	1050	1005	28-39	1920	710	850	550	400	840
1000	216	1170	1110	28-42	1960	770	1000	750	500	1100
1200	254	1390	1330	32-48	2360	875	1050	750	500	1300
1400	279	1590	1530	36-48	2530	970	800	890	—	1470
1600	318	1820	1750	40-56	2640	1100	800	890	—	1870

D373? - 25C(P.R.V)

通徑DN Diameter	尺寸 Dimensions(mm)									重量 Weight
通徑DN Diameter	L	D1	D	z-Od	H	H1	W	W1	DO	重量 Weight
50	43	125	102	4-18	360	112	200	200	160	15
65	46	145	122	8-18	380	115	200	200	160	17
80	49	160	133	8-18	455	120	220	200	160	23
100	64	190	158	8-22	490	140	240	200	160	28
125	70	220	184	8-26	490	170	260	200	160	35
150	76	250	212	8-26	630	180	280	280	240	40
200	89	310	268	12-26	690	210	320	280	240	50
250	114	370	330	12-30	830	240	360	280	240	68
300	114	430	390	16-30	930	290	460	420	310	80
350	127	490	450	16-33	1010	320	500	420	310	155
400	140	550	505	16-36	1070	350	540	420	310	250
450	152	600	555	20-36	1140	380	580	420	310	300
500	152	660	610	20-36	1200	410	620	420	310	370
600	154	770	720	20-39	1340	470	660	420	310	490
700	165	875	820	24-42	1600	550	750	550	400	630
800	190	990	930	24-48	1780	640	800	550	400	720
900	203	1090	1030	28-48	1920	710	850	550	400	870
1000	216	1210	1140	28-56	1960	770	1000	750	500	1150

D373? - 40C(P.R.V)

通徑DN Diameter	尺寸 Dimensions(mm)									重量 Weight
通徑DN Diameter	L	D1	D	z-(Pd	H	H1	W	W1	DO	重量 Weight
50	43	125	102	4-18	360	112	200	200	160	16
65	46	145	122	8-18	380	115	200	200	160	18
80	64	160	133	8-18	455	120	220	200	160	25
100	64	190	158	8-22	490	140	280	200	160	30
125	70	220	184	8-26	490	170	280	200	160	37
150	76	250	212	8-26	630	180	280	280	240	44
200	89	320	268	12-30	690	210	280	280	240	55
250	114	385	330	12-33	825	240	280	280	240	73
300	114	450	390	16-33	908	290	450	420	310	85
350	127	510	450	16-36	960	320	450	420	310	160
400	140	585	505	16-39	1330	350	450	437	310	260
